Hệ thống báo cháy địa chỉ Aritech - Sơ đồ nguyên lý hoạt động
Thứ ba - 08/10/2019 02:19
Với mật độ người sinh sống và làm việc nhiều, khối tài sản giá trị, nếu không lắp đặt hệ thống phòng cháy chữa chữa cháy thì khi có sự cố xảy ra sẽ gây nên hậu quả vô cùng nặng nề.
Đi theo nhu cầu đó của thị trường, các nhà sản xuất đi đầu trong sản xuất hệ thống PCCC luôn tìm ra các giải pháp ưu việt nhất. Aritech cũng không ngoại lệ. Là một thương hiệu của tập đoàn UTC – hãy cùng An Phát tìm hiểu xem Aritech mang đến cho những tòa nhà giải pháp báo cháy địa chỉ như thế nào nhé!
1. Hệ Thống Báo Cháy Địa Chỉ Là Gì ?
Trước khi đi vào hệ thống báo cháy địa chỉ Aritech, An Phát xin gợi nhớ đến các bạn một số thông tin về báo cháy địa chỉ nói chung.
Hệ thống báo cháy tự động theo địa chỉ: (Addressable fire alarm system): là hệ thống báo cháy tự động có khả năng báo cháy chính xác đến từng vị trí từng đầu báo riêng biệt (từng địa chỉ cụ thể). Diện tích bảo vệ của một địa chỉ báo cháy chỉ giới hạn trong khoảng vài chục mét vuông (tuỳ thuộc vào từng loại đầu báo cháy).
Với sự phát triển khoa học công nghệ, hệ thống báo cháy tự động theo địa chỉ đã phát triển thành hệ thống báo cháy thông minh (Intelligent fire alarm system). Đây là hệ thống báo cháy tự động ngoài chức năng báo cháy thông thường theo địa chỉ, nó còn có thể đo được một số thông số về môi trường của khu vực nơi lắp đặt đầu báo cháy như nhiệt độ, nồng độ khói,… và có thể thay đổi được ngưỡng tác động của đầu báo cháy theo yêu cầu của nhà thiết kế và lắp đặt.
Theo TCVN 5738
Hệ thống báo cháy địa chỉ thường ứng dụng hầu hết các dự án, công trình quy mô vừa và nhỏ đến các dự án, công trình lớn hoặc đòi hỏi sự liên kết mạng kết nối nhiều tủ với nhau như: Chung cư cao tầng, cao ốc, khách sạn, nhà hàng… thậm chí là nhà máy sản xuất, công xưởng, xí nghiệp…
2. Hệ Thống Báo Cháy Địa Chỉ Aritech
2.1. Cấu tạo hệ thống báo cháy địa chỉ Aritech
Hệ thống báo cháy địa chỉ Aritech bao gồm các thành phần cơ bản:
- Tủ trung tâm báo cháy địa chỉ
- Đầu dò/ đầu báo cháy địa chỉ
- Nút nhấn báo cháy địa chỉ
- Thiết bị báo động (đèn, còi, chuông…)
- Mô đun giao tiếp với các thiết bị ngoại vi
Tất cả thiết bị đều đạt tiêu chuẩn EN54
Tổng quan hệ thống báo cháy địa chỉ Aritech
2.1.1. Tủ trung tâm báo cháy địa chỉ Aritech
Tủ báo cháy địa chỉ Aritech có hai loại là tủ 1 loop (không có khả năng mở rộng) và tủ 2 loop (có thể mở rộng lên 4 loop).
Tính năng nổi bật:
- Tối đa 4 loop và mỗi loop quản lý được 64 vùng.
- Mỗi loop tối đa 128 thiết bị địa chỉ.
- Mỗi tủ quản lý tối đa 256 vùng.
- Hỗ trợ mô đun led chỉ thị vùng (báo cháy, báo lỗi) lên đến 40 led.
- Tự động cấu hình và cài đặt chế độ hoạt động mặc định
- Cổng Ethernet TCP/IP để bảo trì và lập trình.
- Màn hình đồ họa LCD với các biểu tượng trực quan.
- Tất cả các kết nối dạng cắm.
- Nguồn phụ 24 VDC có thể reset.
- Kết nối mạng: 32 tủ / 32 loop. Có thể mở rộng lên 64 tủ / 256 loop.
- Lưu giữ 9999 sự kiện.
- Hỗ trợ giao thức SDK, Bacnet IP, Modbus.
- Dễ thao tác thông qua núm xoay và 4 phím mềm.

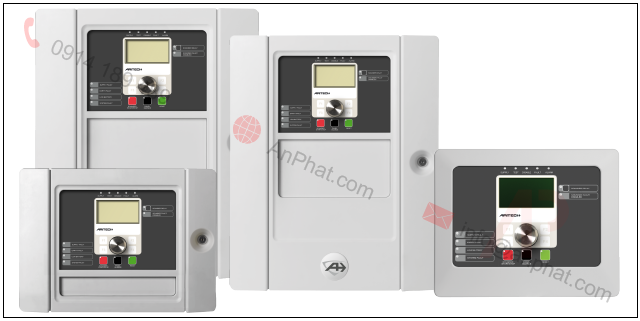

Tủ báo cháy địa chỉ Aritech
Các bo mạch mở rộng tùy chọn:
Thiết bị
Mô tả
LB
Mạch mở rộng 2 loop
NB
Mạch kết nối mạng giữa các tủ
ZI
Mạch chỉ thị led (báo cháy, báo lỗi)
RS232
KIT RS232
PIB
Mạch mở rộng ngõ ra và ngõ vào
DACT
Mạch giao tiếp với trạm giám sát điều khiển (CMS) thông qua mạng điện thoại (PSTN)

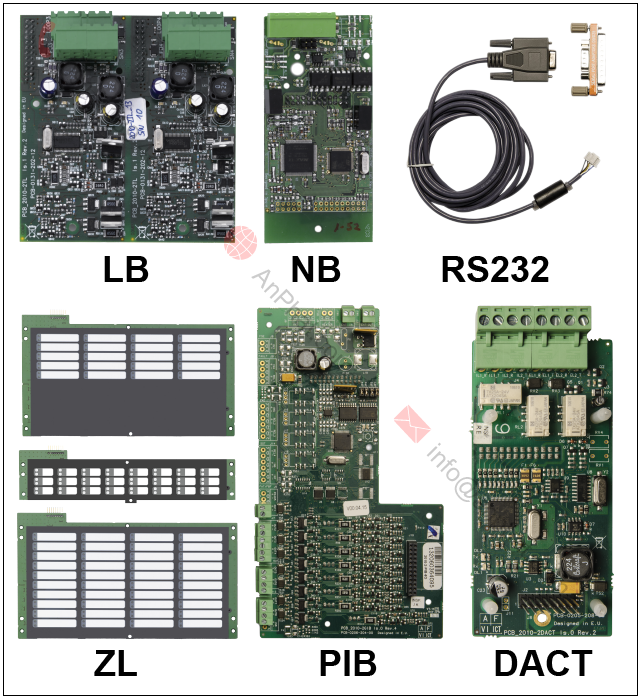

Bo mạch mở rộng
Các bo mạch điều khiển sa bàn (MIMIC):
Thiết bị
Mô tả
IMT4CPU
Mạch chính điều khiển mô đun LED và mô đun I/O
IMT4PROC
Mạch phụ điều khiển mô đun LED
IMT4LED
Mạch điều khiển 64 LED

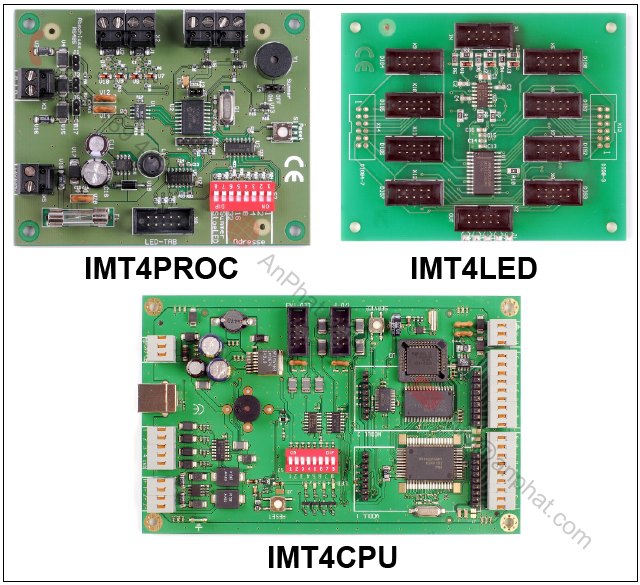

Bo mạch điều khiển tủ MIMIC

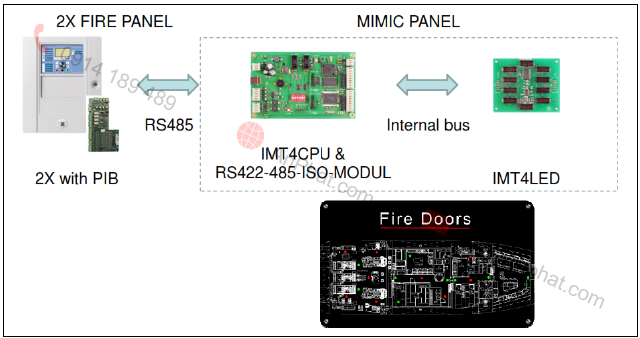

Cấu hình điều khiển tủ mimic
Tính năng thân thiện với người sử dụng:
- Giao diện và phần mềm cài đặt đơn giản, dễ sử dụng
- Cập nhật firmware tủ thông qua thẻ USB
- Kết nối với phần mềm trên PC thông qua cáp USB
- Khả năng kết nối với máy in ngoài để in trực tiếp sự kiện
- Gửi cảnh báo qua email (4 tài khoản)
- Upload logo cho tủ (bao gồm cả trạng thái chờ và báo động)
- Hiển thị chế độ tủ (hoạt động độc lập hay nối mạng)
- Hiển thị chế độ ngày/đêm
Tính linh hoạt:
- Quản lý 300 nhóm ngõ ra
- Mỗi tủ thực hiện lên đến 200 kịch bản
- Chế độ ngày/đêm nâng cao: điều chỉnh độ nhạy theo lịch nghĩ lễ
- Khôi phục cấu hình trước đó
- Lập trình theo câu lệnh và cờ - “flag”
- Điều khiển từ xa
Bảo trì và kết nối mạng:
- Đo dòng loop và ngõ ra
- Phân tích tỉ lệ lỗi giao tiếp
- Test nhóm ngõ ra
- Chế độ “bảo trì”
- Có khả năng kết nối mạng với tủ thường (tối đa 64 vùng)
Hỗ trợ giao tiếp Modbus và BACnet với BMS:

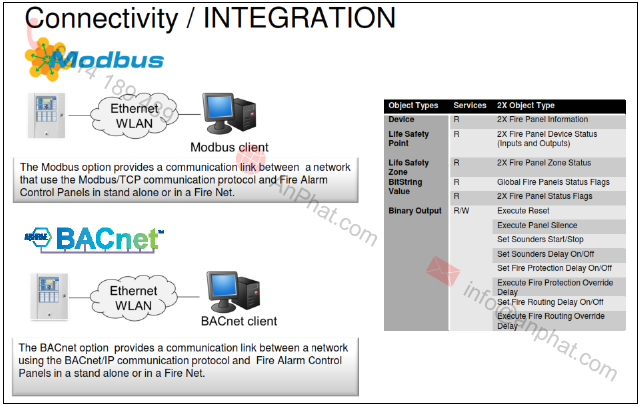

Giao tiếp Modbus và BACnet của hệ thống báo cháy Aritech với BMS
Giao tiếp với BMS thông qua giao thức Modbus/TCP hoặc BACnet/IP với tủ địa chỉ độc lập hoặc mạng Fire Net Aritech với các chức năng:
- Giám sát được tất cả các trạng thái của thiết bị địa chỉ, vùng, các “Flag” trạng thái của tủ.
- Giám sát và điều khiển các tín hiệu: reset tủ, im lặng, mở/tắt chuông, mở tắt delay chuông…
2.1.2. Đầu báo cháy địa chỉ Aritech
Báo cháy Aritech có các loại đầu báo địa chỉ:
- Đầu báo khói địa chỉ (DP2061N): buồng khói có thể dễ dàng thay thế, bảo trì.
- Đầu báo nhiệt cố định kết hợp gia tăng (DT2063)
- Đầu báo nhiệt kết hợp led 7 đoạn (DT2073): hiển thị thông tin trạng thái của đầu báo
- Đầu báo kết hợp khói nhiệt (DP2061T)
- Đầu báo Beam địa chỉ (FD2710R): không cần sử dụng nguồn ngoài, sử dụng 2 dây tín hiệu dễ dàng lắp đặt như đầu báo thông thường khác.

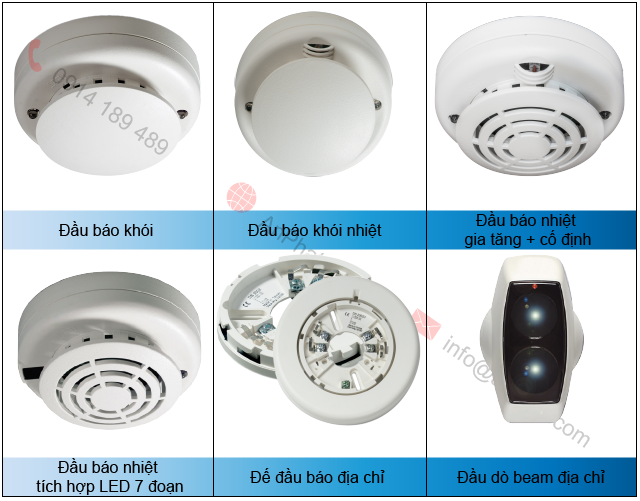

Đầu báo địa chỉ Ariech
Đầu báo địa chỉ Aritech được trang bị 2 led cho phép góc quan sát lên đến 3600 và ngõ ra để điều khiển chỉ báo từ xa.
Mỗi đầu báo được trang bị tính năng tự kiểm tra. Tính năng này có thể được kích hoạt từ tủ báo cháy cho phép đầu báo tự kiểm tra chính mình và gửi kết quả về tủ báo cháy.
Cài đặt địa chỉ bằng tay dễ dàng thông qua 2 công tắc xoay trên thiết bị (sử dụng số thập phân – hạn chế sai xót khi cài đặt địa chỉ so với việc sử dụng dụng số BIN hay HEX)
Giao tiếp với tủ qua giao thức SIA mạnh mẽ, tự kiểm tra lỗi đảm bảo tính toàn vẹn và chính xác mà không ảnh hưởng đến tốc độ vận hành của hệ thống.
2.1.3. Nút nhấn báo cháy địa chỉ Aritech
Báo cháy Aritech có nhiều loại nút nhấn phù hợp với nhiều ứng dụng khác nhau như:
- Nút nhấn khẩn báo cháy lắp trong nhà
- Nút nhấn khẩn báo cháy lắp ngoài trời
- Nút nhấn khẩn sơ tản
- Nút nhấn khẩn chữa cháy
- Nút khẩn khẩn báo cháy tích hợp sẵn bộ cách ly ngắn mạch

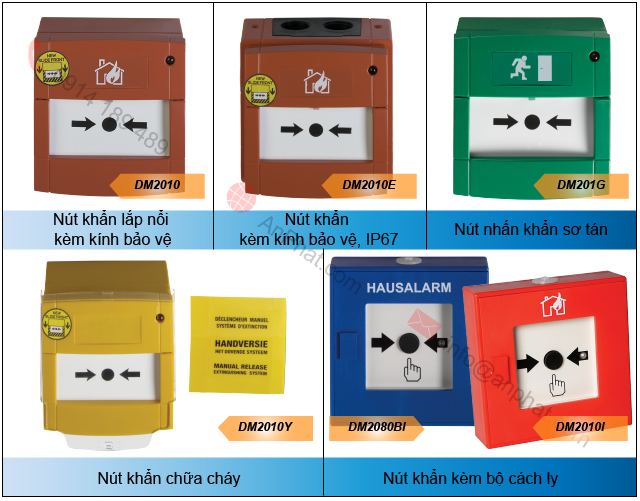

Các loại nút nhấn khẩn địa chỉ Aritech
2.1.4. Đèn, còi địa chỉ Aritech
Thiết bị báo động địa chỉ Aritech chia làm 2 loại chính:
- Đèn còi kết hợp địa chỉ: được thiết kế với cường độ cao, đồng bộ tín hiệu với tín hiệu âm thanh phù hợp với các ứng dụng mà còi, chuông hoạt động một mình không hiệu quả như những khu vực có tiếng ồn cơ bản lớn, nhà máy, phòng ngủ, phòng tắm, toilet ở khu dân cư…Sản phẩm đáp ứng hầu hết các yêu cầu về các tiêu chuẩn dành cho người khiếm khuyết và tiêu chuẩn EN54-23.
- Còi báo cháy địa chỉ: với hiệu suất cao, giảm số lượng cần lắp đặt trong tòa nhà.
Đặc điểm nổi bật:
- Tiêu thụ trực tiếp nguồn trên loop, không cần nguồn ngoài
- Dễ dàng lắp đặt và đấu nối
- Dòng tiêu thụ thấp, tăng số lượng tối đa thiết bị trên đường loop
- Không gian bao phủ rộng
- Công tắc chỉnh tần số chớp, giảm năng lượng tiêu thụ
- Dòng khởi động thấp
- Cớ chế khóa chống tháo gỡ
- Tùy chọn 8 loại âm điệu và 4 mức âm lượng.

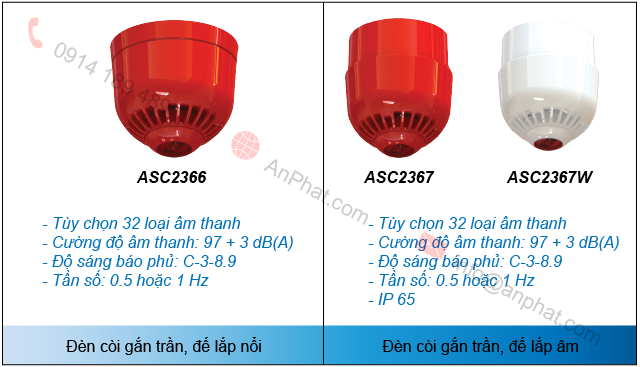

Đèn còi địa chỉ Aritech

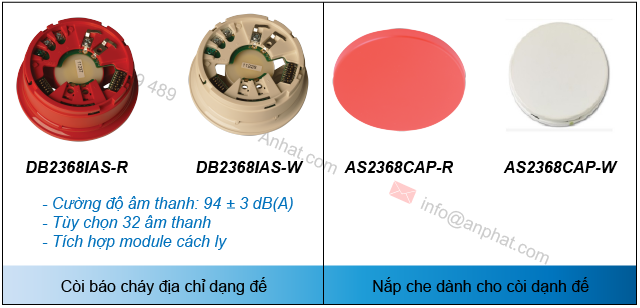

Còi báo cháy đại chỉ
2.1.5. Mô đun giao tiếp Aritech

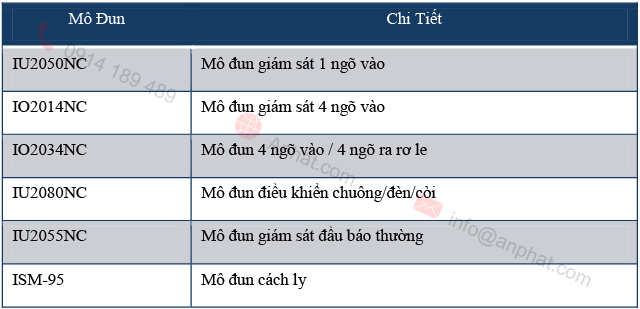

Mô đun giao tiếp với các thiết bị ngoại vi của hệ thống báo cháy địa chỉ Aritech bao gồm các loại mô đun giám sát, mô đun điều khiển và mô đun cách ly:
Mô đun giao tiếp Aritech đi kèm vỏ hộp chống bụi, tiết kiệm chi phí lắp đặt.
Mô đun điều khiển và giám sát thiết bị ngoại vi tích hợp nhiều ngõ vào và ngõ ra trên một mô đun, tiết kiệm không gian lắp đặt, dễ dàng quản lý, bảo trì, giảm số lượng thiết bị cần lắp trên một đường loop.

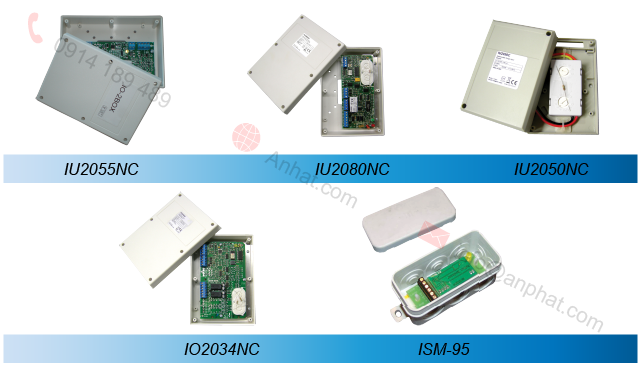

Mô đun giao tiếp địa chỉ Aritech
2.1.6. Phần mềm đồ họa ATS 8600
Cho phép giám sát và điều khiển trực quan hệ thống báo cháy Aritech trên màn hình máy tính.

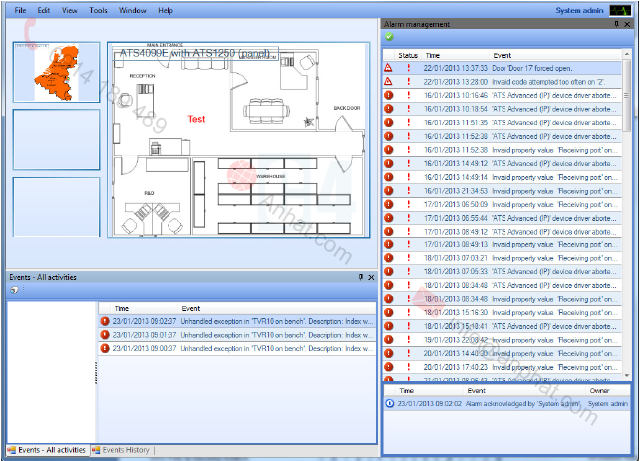

Giao diện phần mềm đồ họa
Các chức năng cơ bản:
- Xem và quản lý sự kiện
- Xem các thông tin liên quan
- Điều khiển thiết bị
- Quản lý kịch bản của phần mềm
- Click vào sự kiện báo động để xem trực tiếp thiết bị
- Mở Camera theo sự kiện khi được liên kết
- In sự kiện
2.3 Khả năng nối mạng tủ địa chỉ Aritech
Aritech cung cấp giải pháp nối mạng linh hoạt đáp ứng nhiều yêu cầu và quy mô của các công trình, dự án:
- Mạng Fire Net giữa tủ báo cháy địa chỉ và tủ lặp: mặc định 32 tủ / 32 loop, có thể mở rộng lên tối đa 64 tủ / 256 loop (không giới hạn)
- Mạng Fire Net giữa tủ báo cháy địa chỉ, tủ lặp, tủ báo cháy thường, tủ điều khiển chữa cháy: mặc định 32 tủ / 32 loop / 64 vùng, có thể mở rộng lên đến 64 tủ / 256 loop / 64 vùng.

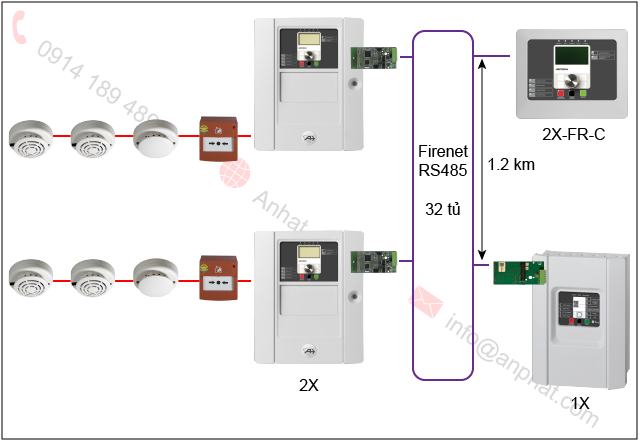

Nối mạng giữa các tủ báo cháy Aritech
- Hệ thống mạng lớn

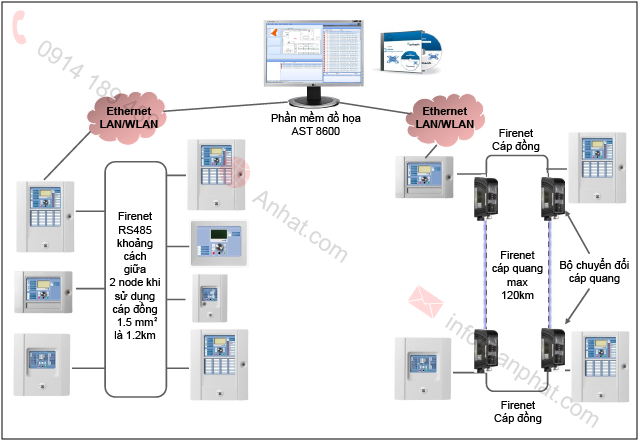

Khả năng nối mạng của hệ thống báo cháy Aritech
3. Ứng Dụng Hệ Thống Báo Cháy Địa Chỉ Aritech
Với số lượng loop cho mỗi tủ không lớn nhưng có khả năng nối mạng giữa các tủ địa chỉ, tủ thường nên phù hợp với các công trình vừa và nhỏ, đặc biệt phù hợp cho các xưởng và nhà máy với nhiều khu vực rộng cần nối mạng, giám sát trung tâm.
Sau khi tham khảo phần nội dung trên, Aritech có phù hợp với yêu cầu công trình của bạn?
Đối với mỗi công trình, điều quan trọng nhất không phải là hệ thống báo cháy đó nổi tiếng như thế nào, hệ thống báo cháy đó giá cả như thế nào mà là hệ thống đó có chất lượng và phù hợp với điều kiện công trình hay không?
Ví dụ như công trình gần đây nhất An Phát cung cấp hệ thống báo cháy Aritech – công ty Hyosung Quảng Nam. Hyosung không chỉ có một nhà máy ở Việt Nam mà nó đặt nhà máy ở nhiều tinh thành khác nhau như Đồng Nai, Vũng Tàu, Quảng Nam… Và không phải nhà máy nào cũng sử dụng 1 loại hệ thống báo cháy.
Nhà máy ở Đồng Nai sử dụng hệ thống báo cháy Bosch – cũng do An Phát cung cấp. Hyosung Quảng Nam thì sử dụng hệ thống báo cháy địa chỉ của Aritech. Mỗi công trình có yêu cầu khác nhau, hệ thống pccc, an ninh cũng cần phù hợp, đáp ứng được nhu cầu.
An Phát đã cung cấp cho công trình nhà máy Hyosung:
- 8 Tủ báo cháy địa chỉ 2 loop có thể mở rộng 4 loop và các phụ kiện lắp tủ
- Gần 1000 đầu báo khói địa chỉ kèm đế
- 300 Đầu báo nhiệt địa chỉ kèm đế
- Đèn báo cháy lắp tường và nút nhấn khẩn địa chỉ mỗi loại gần 200 cái
- Và một số các thiết bị khác
Nếu công trình của bạn đang phân vân về các hệ thống báo cháy, hãy liên lạc ngay với An Phát để nhận được tư vấn và báo giá tốt nhất. Không chỉ về hệ thống báo cháy Aritech mà còn về các hệ thống báo cháy tự động nói chung.
Chúng tôi rất sẵn lòng phụ vụ khách hàng!
